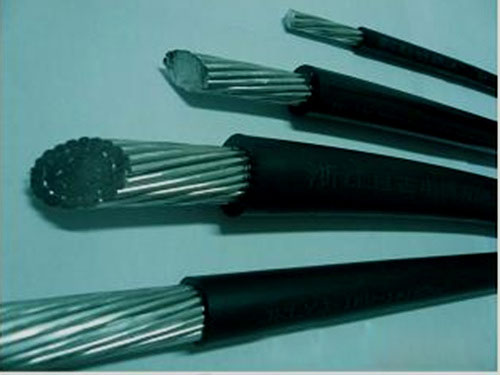

JKLYJ架空線|西安電線電纜廠|陜西電線電纜廠

JKLYJ架空線|西安電線電纜廠|陜西電線電纜廠

陜西電纜廠:

    陜西電力電纜廠是中國電線電纜行業的一家以研發、生產、銷售為一體的大型企業,已有20多年生產經驗,電線電纜已銷往國內各個地區,年生產量可達5億人民幣,年出口量達5000萬。多年來一直深受廣大用戶信賴與支持。電纜真誠永遠!

陜西JKLYJ架空絕緣導線技術標準:

1.架空絕緣配電線路、變壓器臺、開關設備和接戶線設計的技術規則。適用于新建和改建的額定電壓為6~10kV(中壓)和額定電壓為1kV及以下(低壓)架空絕緣配電線路工程設計。

2.引用標準:

下列標準包含的條文,通過在本標準中的引用而構成為本標準的條文。在標準出版時,所示版本均為有效。所有標準都會被修訂,使用本標準的各方應探討、使用下列標準最新版本的可能性。

  1. 3.技術條件:

GB12527—9-額定電壓1kV及以下架空絕緣電纜;

GB14049—92 額定電壓10kV、35kV架空絕緣電纜;

DL/T464.1~5—92  額定電壓1kV及以下架空絕緣電線金具和絕緣部件;

SDJ3—87  架空送電線路設計技術規程;

SDJ206—87  架空配電線路設計技術規程;

陜西JKLYJ架空絕緣導線設計方法:

架空絕緣配電線路的設計應與城市的總體規劃相協調。如無地區配網規劃,導體截面宜按20a用電負荷發展規劃確定。

下列地區在無條件采用電纜線路供電時應采用架空絕緣配電線路:

  1. 1.架空線與建筑物的距離不能滿足SDJ206要求的地區;
  2. 2.高層建筑群地區;
  3. 3.人口密集,繁華街道區;
  4. 4.綠化地區及林帶;
  5. 5.污穢嚴重地區。
  6. 6.低壓配電系統宜采用架空絕緣配電線路。

陜西JKLYJ架空絕緣導線載流量計算方法:

二點五下乘以九,往上減一順號走。

說明:

(1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出,而是“截面乘上一定的倍數”來表示,通過心算而得。由表5 3可以看出:倍數隨截面的增大而減小。

“條件有變加折算,高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區,導線載流量可按上述口訣計算方法算出,然后再打九折即可;當使用的不是鋁線而是銅芯絕緣線,它的載流量要比同規格鋁線略大一些,可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量,可按25mm2鋁線計算。“三十五乘三點五,雙雙成組減點五”,說的是35mm”的導線載流量為截面數的3.5倍,即35×3.5=122.5(A)。從50mm’及以上的導線,其載流量與截面數之間的倍數關系變?yōu)閮蓚兩個線號成一組,倍數依次減0.5。即50、70mm’導線的載流量為截面數的3倍;95、120mm”導線載流量是其截面積數的2.5倍,依次類推。“二點五下乘以九,往上減一順號走”說的是2.5mm’及以下的各種截面鋁芯絕緣線,其載流量約為截面數的9倍。如2.5mm’導線,載流量為2.5×9=22.5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排,倍數逐次減l,即4×8、6×7、10×6、16×5、25×4。穿管根數二三四,八七六折滿載流。 條件有變加折算,高溫九折銅升級。三十五乘三點五,雙雙成組減點五。
