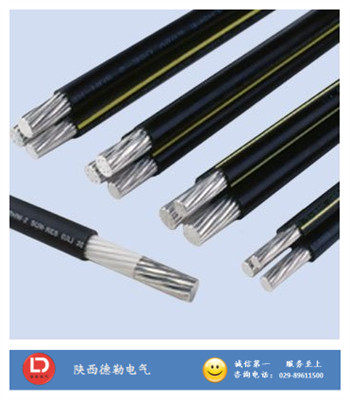

JKLYJS 鋁芯交聯聚乙烯絕緣架空集束導線｜陜西電線電纜廠｜西安電線電纜廠

一、JKLYJ-架空絕緣導線技術標準：

1.架空絕緣配電線路、變壓器臺、開關設備和接戶線設計的技術規則。適用于新建和改建的額定電壓為6～10kV(中壓)和額定電壓為1kV及以下(低壓)架空絕緣配電線路工程設計。

2.引用標準:

下列標準包含的條文，通過在本標準中的引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討、使用下列標準最新版本的可能性。

3.技術條件：

GB12527—9-額定電壓1kV及以下架空絕緣電纜；

GB14049—92 額定電壓10kV、35kV架空絕緣電纜；

DL/T464.1～5—92  額定電壓1kV及以下架空絕緣電線金具和絕緣部件；

SDJ3—87  架空送電線路設計技術規程；

SDJ206—87  架空配電線路設計技術規程；

二、JKLYJ-架空絕緣導線設計方法：

架空絕緣配電線路的設計應與城市的總體規劃相協調。如無地區配網規劃，導體截面宜按20a用電負荷發展規劃確定。

下列地區在無條件采用電纜線路供電時應采用架空絕緣配電線路：

1.架空線與建筑物的距離不能滿足SDJ206要求的地區；

2.高層建筑群地區；

3.人口密集，繁華街道區；

4.綠化地區及林帶；

5.污穢嚴重地區。

6.低壓配電系統宜采用架空絕緣配電線路。

三、JKLYJ-架空絕緣導線載流量計算方法：

二點五下乘以九，往上減一順號走。

說明：

(1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是“截面乘上一定的倍數”來表示，通過心算而得。由表5 3可以看出：倍數隨截面的增大而減小。

“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。“三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚�兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。“二點五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。穿管根數二三四，八七六折滿載流。 條件有變加折算，高溫九折銅升級。三十五乘三點五，雙雙成組減點五。
