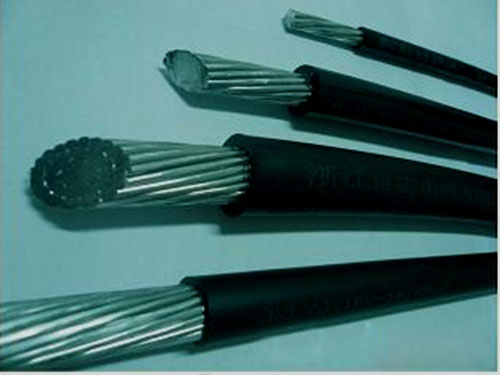

JKLYJ架空絕緣導線：

型號表示及執行標準：

JK架空電纜，L鋁芯，YJ交聯聚乙烯絕緣。例如：JKLYJ-240/10：（240平方鋁芯交聯聚乙烯絕緣架空電纜）240/10為標稱截面，其中鋁240平方毫米/鋼10平方毫米。

JKYJ：銅芯交聯聚乙烯絕緣架空電纜，額定電壓：0.6/1kV   10kV

JKLYJ：鋁芯交聯聚乙烯絕緣架空電纜，額定電壓：0.6/1kV   10kV

0.6/1kV架空電纜標準GB/T12527-2008

10kV架空電纜標準GB/T14049-2008

JKLYJ架空絕緣導線不能做地埋使用，地埋電纜型號是NLYV。

使用特性：

1.額定電壓為1、10KV；

2.電纜的長期工作溫度：

  聚氯乙烯(PVC)、聚乙烯(PE)絕緣應不超過70℃；

  交聯聚乙烯(XLPE)絕緣應不超過90℃。

3.短路時(最長持續時間不超過5秒)電纜導體的最高溫度；

  聚氯乙烯絕緣不超過160℃；

  聚乙烯絕緣不超過150℃；

  交聯聚乙烯絕緣不超過250℃。

4.電纜敷設溫度不應不低于-20℃。

5.電纜的允許彎曲半徑：

  1KV電纜

   電纜外徑D<25mm……4D；

   電纜外徑D≥25mm……6D。

  10KV電纜

   單芯電纜20(D+d)±0.5%。

   多芯電纜15(D+d) 0.5%。

式中：D-----電纜的實際外徑；

      d-------導體的實際外徑。
