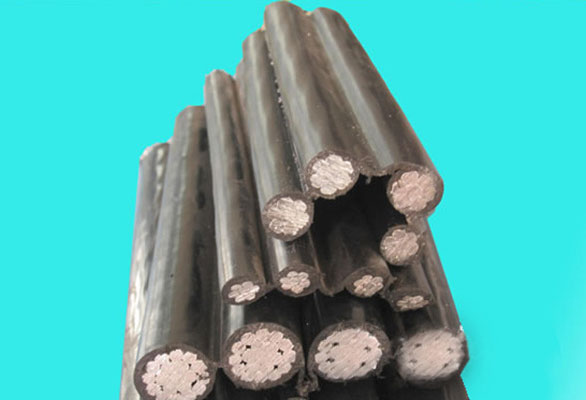

JKLVS平行集束導線-西安電線電纜廠

品    牌：

型    號：NLYV

電    壓：0.6/1KV

執行標準：GB12527-90

一、什么是JKLVS平行集束導線：

    平行集束導線是根據國標GB12527-90《額定電壓1kV及以下架空絕緣電纜》的要求，為克服架空絕緣電纜的供電弊端而研制的一種新型產品，其技術創新點是通過特定的生產方式將四根絕緣線芯經帶筋相互連接在一起，組成平行集束。

二、JKLVS平行集束導線優點：

1.與常規線路相比，由于平行集束導線改變了周?chē)�的磁�?chǎng)和電場分布，使其電抗減小，電納增大，明顯減少了線路電壓損耗。

2.與絞合式集束線相比，架設相同長度的線路，可縮短導線電氣距離1.5—3個百分點，減少了導線自身的功率損耗和導線成本，同時還具有生產工序少，工藝過程簡單等優點。

3.平行集束導線在生產和裝盤過程中是以平板方式出現，運輸密度較大；在架設后可自動歸成方形。

三、JKLVS平行集束導線綜合利益分析：

1.節約電能： 集束導線與傳統電線電纜相比每kW.h約降低0.25元，有效地減輕了農民的負擔。

2.降低電壓：經理論計算，假設變壓器的負載率在80%的條件下。改造后集束導線線路末端電壓損失率均在5%以下。較之前的3%降低了兩個百分點。

3.壓縮工程造價：采用集束導線，其工程造價與常規改造相比，采用銅導線節省投資13%，采用鋁導線可節省投資16%.

4.與絞合式絕緣導線比較分析：集束導線由于有效長度變短，所以與城網采用的絞合絕緣線材比較，不僅節省有色金屬而且使損耗也得到了明顯降低。

5.集束導線與常規裸導線相比，減少了電抗，增大了電納，有效地提高了網絡的自然功率因數。 6.集束導線與鋼芯鋁絞線相比，在相同截面下采用兩芯分裂導線束的載流量比常規單根相線提高了19%，采用四芯分裂導線，其載流量提高41%。
