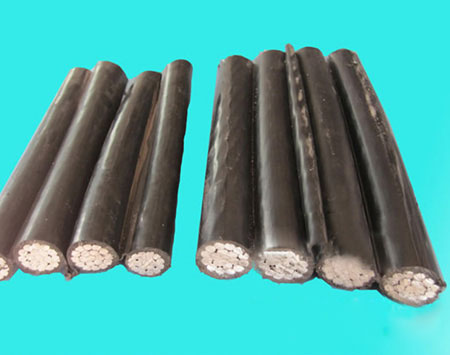

JKLVS-平行集束導線-西安電線電纜廠

品牌：

型號：JKLVS

執行標準：GB12527-90

額定電壓：0.6/1KV

一、JKLVS集束導線介紹：

     集束導線的全稱為集束架空絕緣電纜，制造時用是用絕緣材料連接筋將多根（一般為4根）絕緣電纜緊湊的連接在一起，按集成的方式有平行（扁行）和方行，是以架空方式工作的緊湊型電纜束。因此決定了其物理參數、力學性能、施工方法等都界于裸導線和單根密閉電纜之間。

二、JKLVS集束導線的優點：

1.降低損耗，提高供電質量；

1)導線電抗小

導線的電抗由阻抗、容抗和感抗組成。在相同材料和截面的情況下，集束導線的電阻與裸導線基本相同，但集束導線通過在制造上采用緊密型和對稱分裂結構，使導線的電感大幅度降低，卻加大了線間介電常數從而使電容量大大增加，從而使整個網絡的電抗大幅度降低，最終實現降損和改善無功需求平衡的目的。根據廠家提供的數據和現有配變的運行分析比較，在負荷、供電距離和導線截面相同的情況下，使用集束導線可比裸導線降低線損約2-5%。

2)供電模式改變

目前農網中用裸導線供電的380/220V網絡由于受投資、線路走廊和安全等因素限制，形成了主干線為三相供電，分支線和進戶線基本上為單相供電的供電模式，根據改造過的農村電網統計分析，分支線和進戶線占總線路長度的70%。而采用集束導線供電后，不僅主干線、分支線可用三相供電，進戶線也可用相對便宜的4×6mm2或4×10mm2的導線構成三相線路供電，這樣使整個網絡都形成了三相供電。根據電工學可知，在相同的負荷、相同的導線物理參數條件下，采用三相供電的線損是單相供電的1/3，因此采用集束導線導線供電的網絡比常規裸導線供電的三相/兩相網絡降低損耗為1/3*70%=23%。

在集束導線全部三相供電的模式下，負荷基本上能做到平均分配，中性線的電流基本為零，從而基本本消除了中性線的功率損耗，另外負荷均勻可使中性點電位漂移減小，改善了電壓質量。

2.不占線路走廊、有效防止漏電、竊電，安全可靠，造型美觀

隨著國家土地的升值、居民密度逐步增加和綠化程度的提高，在廣大農村密集居民區特別是城區，真正可以作為線路走廊的大多為公共道路的人行道、綠化帶。如果采用裸導線架設，通常會產生以下棘手的問題：①電桿在狹小的混凝土道路難以開挖和架立，轉角拉線沒地方埋設，容易與居民產生土地糾紛，協調工作難以開展②綠化帶樹木逐年長高，容易碰到導線產生漏電，另外部分地方違章蓋房或施工使安全距離減小，安全
