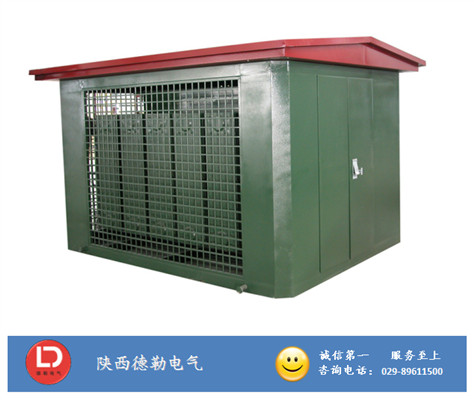

歐式箱變?nèi)绾伟惭b和投運|西安配電柜成套廠
安裝和投運
1. 安裝前應做好基礎、接地系統、電纜溝,預埋好進出線電纜和保護管。組變的安裝地點應選擇:
a. 非低洼易積水的地方;
b. 通風良好的地點;
c. 盡量避免已有地下公共設施的場所。
2. 組變的安裝基礎可參照圖三、圖四所推薦的基礎方案施工,也可以自行設計基礎,但應保證組變通風面積不小于原基礎圖通風面積,對于按用戶要求設計的產品我公司在出廠文件中提供;A(chǔ)應采取措施以防止小動物進入組變底部給產品正常運行帶來危害。
3. 接地系統由用戶根據安裝處地質條件和有關規定進行施工。無論何種接地方式,要求接地電阻均不大于4Ω。
4. 預先挖好電纜溝,預埋好電纜和保護管。保護管內徑不小于電纜外徑的1.5倍,電纜彎曲半徑應大于電纜外徑的10倍。
5. 安裝時將箱變按第3.1條規定吊到基座上,擺正放平,緊固地腳螺栓,按要求接好高、低壓電纜,將接地系統地端與箱變接地端牢固連接,電纜屏蔽層及鎧裝也應接地。
6. 投運前檢查
安裝完畢,送電投運之前應對下列項目進行檢查:
7. 產品內部各元器件表面是否清潔、干燥、無異物。
8 .操作機構、開關等可動元器件是否靈活、可靠、準確。對裝有溫顯、溫控、風機、凝露控制等裝置的產品,還應根據電氣性能要求和這些產品安裝使用說明書進行檢查。
9. 所有主回路及接地回路連接部分是否已緊固。輔助回路接點是否符合電氣原理圖的要求。
10. 電器元件及設備(包括變壓器和高低壓開關柜)安裝螺釘是否緊固。
11. 輔助回路和控制回路的電器整定值是否正確,儀表與互感器的變化及接線極性是否正確。所有電器元件有無異常。如檢查發現問題應立即解決,若用戶無法解決,請速通知生產廠家。
12.運行前試驗
13.變壓器運行前應作如下試驗;
a. 繞組直流電阻的測試。
b. 鐵芯接地檢查,空心螺桿的絕緣檢查。
c. 絕緣電阻測試:干燥環境條件下,高壓一地絕緣電阻不小于300MΩ,低壓一地絕緣電阻不小于100MΩ;潮濕環境條件下,每1000V額定電壓絕緣電阻不小于2MΩ。
d. 工頻耐壓試驗:試驗電壓為變壓器出廠試驗電壓的85%,時間參照出廠試驗報告值確定。
高壓開關設備與變壓器之間采用絕緣連接時,變壓器工頻耐壓試驗應連同導線一起進行;若采用高壓電纜連接,試驗時應解開電纜和變壓器及高壓開關設備的連接,對電纜單獨進行工頻耐壓試驗,試驗要求參照組變出廠試驗報告。
14.高壓開關設備運行前應進行工頻耐壓試驗,試驗電壓為高壓開關設備出廠試驗電壓的80%,試驗時間為1分鐘。
15 .低壓開關設備運行前應采用500V搖表測量絕緣電阻,阻值不低于0.5MΩ。
注意:若在高濕度天氣送電,送電前必須對產品內部的電器進行檢查及干燥處理。并經5.4條試驗合格后方可送電。
16 .送電投運
在以上項目均符合要求情況下,按下述步驟送電投運。
a. 斷開高、低壓所有開關,關閉開關柜門和變壓器室門。
注意:對于組變高壓側接地開關一定要斷開,否則合前一級開關會造成三相對地短路。
b. 合上組變高壓進線前一級開關。
c. 合高壓主開關,觀察儀表指示是否正常,檢查變壓器通電情況是否正常,否則應斷電檢查。
d. 合低壓主開關,合電容補償主開關,檢查各指示燈、儀表是否正常。
e. 合支路開關,接通負載,檢查各指示燈、儀表是否正常。
具體操作方法和步驟詳見高、低壓開關柜和變壓器安裝使用說明書。
1. 安裝前應做好基礎、接地系統、電纜溝,預埋好進出線電纜和保護管。組變的安裝地點應選擇:
a. 非低洼易積水的地方;
b. 通風良好的地點;
c. 盡量避免已有地下公共設施的場所。
2. 組變的安裝基礎可參照圖三、圖四所推薦的基礎方案施工,也可以自行設計基礎,但應保證組變通風面積不小于原基礎圖通風面積,對于按用戶要求設計的產品我公司在出廠文件中提供;A(chǔ)應采取措施以防止小動物進入組變底部給產品正常運行帶來危害。
3. 接地系統由用戶根據安裝處地質條件和有關規定進行施工。無論何種接地方式,要求接地電阻均不大于4Ω。
4. 預先挖好電纜溝,預埋好電纜和保護管。保護管內徑不小于電纜外徑的1.5倍,電纜彎曲半徑應大于電纜外徑的10倍。
5. 安裝時將箱變按第3.1條規定吊到基座上,擺正放平,緊固地腳螺栓,按要求接好高、低壓電纜,將接地系統地端與箱變接地端牢固連接,電纜屏蔽層及鎧裝也應接地。
6. 投運前檢查
安裝完畢,送電投運之前應對下列項目進行檢查:
7. 產品內部各元器件表面是否清潔、干燥、無異物。
8 .操作機構、開關等可動元器件是否靈活、可靠、準確。對裝有溫顯、溫控、風機、凝露控制等裝置的產品,還應根據電氣性能要求和這些產品安裝使用說明書進行檢查。
9. 所有主回路及接地回路連接部分是否已緊固。輔助回路接點是否符合電氣原理圖的要求。
10. 電器元件及設備(包括變壓器和高低壓開關柜)安裝螺釘是否緊固。
11. 輔助回路和控制回路的電器整定值是否正確,儀表與互感器的變化及接線極性是否正確。所有電器元件有無異常。如檢查發現問題應立即解決,若用戶無法解決,請速通知生產廠家。
12.運行前試驗
13.變壓器運行前應作如下試驗;
a. 繞組直流電阻的測試。
b. 鐵芯接地檢查,空心螺桿的絕緣檢查。
c. 絕緣電阻測試:干燥環境條件下,高壓一地絕緣電阻不小于300MΩ,低壓一地絕緣電阻不小于100MΩ;潮濕環境條件下,每1000V額定電壓絕緣電阻不小于2MΩ。
d. 工頻耐壓試驗:試驗電壓為變壓器出廠試驗電壓的85%,時間參照出廠試驗報告值確定。
高壓開關設備與變壓器之間采用絕緣連接時,變壓器工頻耐壓試驗應連同導線一起進行;若采用高壓電纜連接,試驗時應解開電纜和變壓器及高壓開關設備的連接,對電纜單獨進行工頻耐壓試驗,試驗要求參照組變出廠試驗報告。
14.高壓開關設備運行前應進行工頻耐壓試驗,試驗電壓為高壓開關設備出廠試驗電壓的80%,試驗時間為1分鐘。
15 .低壓開關設備運行前應采用500V搖表測量絕緣電阻,阻值不低于0.5MΩ。
注意:若在高濕度天氣送電,送電前必須對產品內部的電器進行檢查及干燥處理。并經5.4條試驗合格后方可送電。
16 .送電投運
在以上項目均符合要求情況下,按下述步驟送電投運。
a. 斷開高、低壓所有開關,關閉開關柜門和變壓器室門。
注意:對于組變高壓側接地開關一定要斷開,否則合前一級開關會造成三相對地短路。
b. 合上組變高壓進線前一級開關。
c. 合高壓主開關,觀察儀表指示是否正常,檢查變壓器通電情況是否正常,否則應斷電檢查。
d. 合低壓主開關,合電容補償主開關,檢查各指示燈、儀表是否正常。
e. 合支路開關,接通負載,檢查各指示燈、儀表是否正常。
具體操作方法和步驟詳見高、低壓開關柜和變壓器安裝使用說明書。
