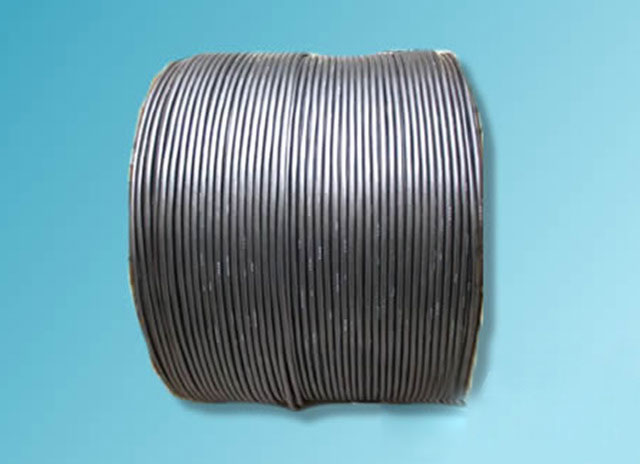

1KV|JKLYJ-西安電線電纜廠

品    牌：

型    號：JKLYJ

額定電壓：1KV 10KV  35KV

一、JKLYJ架空線介紹：

JKLYJ架空導線 本產品適用于交流額定電壓10（12）KV的架空電力線路用銅芯、鋁芯交聯聚乙烯絕緣架空電纜。　　所謂架空線是相對電纜說的，就是由桿塔將導線架設在一定高度傳輸電能的線路。對于高壓輸配電網架空線的對地絕緣一般是靠空氣的，之前的配電線路（10kV一下除380V）一般也采用裸導線，但由于市區配電環境復雜，常常發生短路接地及雷擊線路的情況，導致供電可靠性降低，所以目前一般10kV以下架空線路都采用絕緣導線（即導線外層包裹絕緣層），這就是所謂的絕緣架空線。

二、JKLYJ架空線使用要求：

聚氯乙烯（PVC）、聚乙烯（PE）絕緣應不超過70℃；

交聯聚乙烯（XLPE）絕緣應不超過90℃。

短路時（最長持續時間不超過5秒）電纜導體的最高溫度；

聚氯乙烯絕緣不超過160℃；

聚乙烯絕緣不超過150℃；

交聯聚乙烯絕緣不超過250℃。

電纜敷設溫度不應不低于-20℃。

電纜的允許彎曲半徑：

 1KV電纜

電纜外徑D<25mm……４D;

電纜外徑D≥25mm……6D.

 10KV電纜

單芯電纜20（D+d）±0.5％。

多芯電纜15(D+d) 0.5％。

式中：D-----電纜的實際外徑；

d-------導體的實際外徑。

三、JKLYJ架空線的應用：

架空絕緣電纜主要應用于城市和林區電網改造中，該產品結構簡單，使用安全，具有優良的機械、物理性能和電氣性能。耐電痕、耐沿面放電、耐大氣性能優良。同時架空電纜用于市郊長距離送電時，電纜電感值很低，線路壓降小，不要增加升壓措施，有很高的經濟效益。
