老電工整理的14條照明配電箱安裝禁忌，趕緊收好！

                             配電箱

是配電系統中的末級設備

常被用于工廠、建筑、變電所中

配電箱是重要的電氣設備

在安裝過程中，有很多注意事項

今天來給大家介紹一下

照明配電箱的14條安裝禁忌

✦

禁忌1

照明配電箱(板)進場未做檢查

后果：照明配電箱(板)進場未做檢查，往往在安裝后才發現：其二層板沒有專用接地螺栓，保護地線截面小，裝有電器的可開啟門沒有用裸銅軟線與金屬構架可靠連接，導線與器具連接不牢固、有反圈現象，螺絲母不用鍍鋅件，導線線徑不符合要求，沒有按色標標識，沒有卡片柜和電氣線路圖，器具布局、間隔不合理，沒有設置N和PE端子排等。

措施：在加工訂貨時就應向廠家提出符合設計和規范標準的技術要求，請廠家做出樣品，經驗收合格后，再生產；在產品進場時嚴格按設計和規范標準要求進行檢查驗收，確認合格后再進行安裝。

✦

禁忌2

使用未經阻燃處理的木質材料

后果：照明配電箱(板)若在潮濕多塵場所中使用，木制的容易霉?fàn)�和漏電。另外，木制的箱(板)不經過阻燃處理，容易引發火災，是不安全的隱患。

措施：為保證安全使用，要求照明配電箱(板)不應采用可燃材料制作。即使在干燥無塵的場所，采用的木制配電箱(板)也應經阻燃處理后才能用。

✦

禁忌3

安裝不牢固

標高不符合要求

暗裝時

其面板四周邊緣不緊貼墻面

后果：照明配電箱(板)安裝的標高不符合規定，安裝不牢固，箱體不垂直，暗裝時，其面板四周邊緣不緊貼墻面，影響使用功能，觀感不好。

措施：標高應符合設計要求，照明配電板底邊距地高度宜為1.8m。照明配電箱(板)安裝應牢固，安裝垂直度允許偏差不應大于3mm，暗裝時，配電箱四周應無空隙，面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部位涂防腐漆。

✦

禁忌4

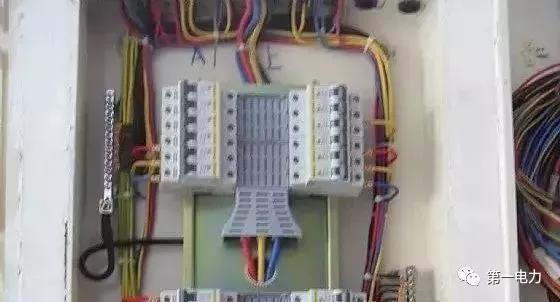

線路交叉凌亂，未綁扎成束

后果：照明配電箱(板)內線路凌亂，箱內二層板緊壓管口，影響導線進入箱體，若勉強擠進，時間長了導線絕緣損傷，容易造成短路。并使檢修不便，影響觀感。

措施：照明配電箱使用金屬箱時，要做防銹防腐處理。箱內出線孔不可用電氣焊開孔，要一管一孔，金屬箱孔要在穿線之前將防護套裝好。線路要排列整齊，管入箱體的位置要合理布局，不要讓二層板緊壓管上，箱內導線應順直盤在箱體四周，并綁扎成束整齊。

✦

禁忌5

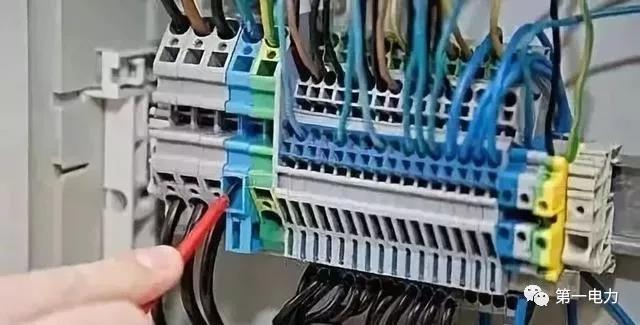

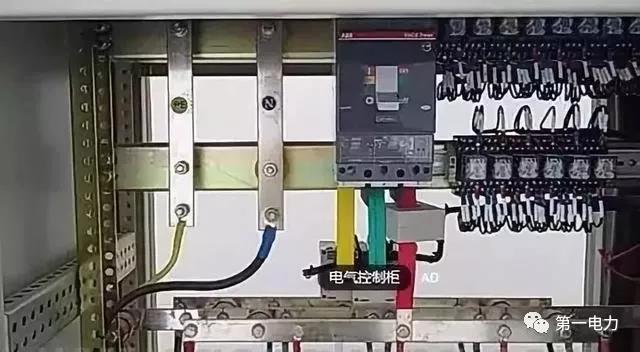

不設置N和PE匯流排

后果：照明配電箱(板)內不設置N和PE匯流排，無法保證線路安全運行。

措施：照明配電箱(板)內，應分別設置零線(N線)和保護地線(PE線)匯流排，零線和保護地線應在匯流排上連接，不得絞接，并應有編號。

✦

禁忌6

裝設的螺旋熔斷器接線不正

后果：照明配電箱(板)裝設的螺旋熔斷器接線不正確，將電源線接到螺紋的端子上，這樣會影響更換熔芯，而且操作不當還容易引發觸電事故。

措施：為保證安全，照明配電箱(板)內裝設的螺旋熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。

✦

禁忌7

保護線做得不到位

線徑不符合

后果：照明配電箱(板)的保護線不從端子排列出，而是利用箱體構架串接，線徑不按要求設，配電箱門有超安全電壓的器件不設置保護地線，容易引發安全事故。

措施：按照規范要求，照明配電箱(板)內應設保護地線匯流排，保護地線應在匯流排上連接。保護地線的截面積不應小于從電源到所屬電器最大引線的截面積，而且還應按有關規定選擇。配電箱(板)上接地應牢固良好，并必須有防松裝置。

✦

禁忌8

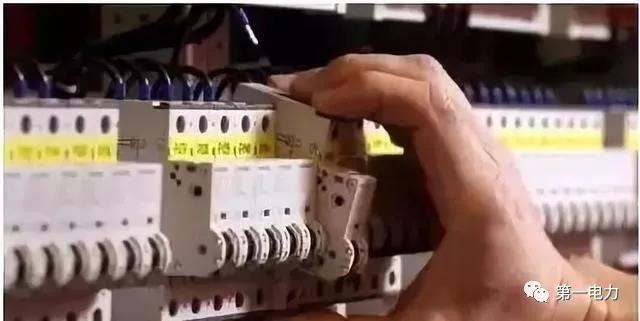

閘具未標明回路名稱

后果：照明配電箱(板)內的閘具不標回路名稱，給使用和維修帶來不便，若是誤合不該合的閘，容易引發安全事故。

措施：一般按規范標準要求，照明配電箱(板)門內應貼有線路系統圖，而在閘具上應標明回路名稱，尤其是照明配電箱 (板)內若有交流、直流或不同等級的電源，更應具有明顯的標志，給使用人員和維修人員的工作帶來方便。

✦

禁忌9

電具、儀表安裝不牢固不平整

間距不符合要求

后果：照明配電箱(板)內的電具、儀表安裝的不牢固、不平整，間距不夠，都會影響使用安全。

措施：照明配電箱(板)上電具、儀表應安裝牢固、平整、整潔，間距應均勻、銅端子無松動，啟閉靈活，零部件齊全。

✦

禁忌10

導線不按色標穿線

后果：若不按色標穿線，在使用單相電路時，由于不容易辨認三相電源，就很難將負載均衡，造成嚴重的三相不平衡，而在使用三相設備時，由于沒有色標，接線時容易將相序混接，在有的設備運行需要固定轉向時，又不好把握其旋轉的方向。

措施：為了保證安全和施工方便，照明配電箱(板)內的導線按規定穿入管內的干線可不分色，但線管管口至配電箱(板)總開關的一段干線回路及各用電支路應按色標要求分色，這樣在使用單相回路時，就能較好地均衡其負載，而在使用三相電源時，按相序接線，從而保證設備的正常運行。

✦

禁忌11

可拆卸的金屬板

未與保護地線系統連接

后果：照明配電箱內的可拆卸的金屬板上裝配有各種的電器配件，不接保護地線，容易引發觸電事故。

措施：照明配電箱內的可拆卸的金屬板應有可靠的接地保護，因此要求該金屬板上應設置有不可拆卸的專用接地螺絲，保護地線應與其有效連接。保護地線的線徑應按規范標準要求配，以保證安全使用。

✦

禁忌12

設在豎井內的位置不當

后果：照明配電箱設在豎井內，由于豎井內一般都有強、弱電，而且空間很狹小，不便于操作，稍有不慎，容易引發安全事故。

措施：在接到圖紙后，應認真審圖，若發現豎井內各電氣管道、箱體的布局不能滿足規范標準的要求，應在設計交底時提出。一般要求在電氣豎井內的照明配電箱、端子箱前宜留有不小于0.8m的操作維護距離。為防止強電對弱電的干擾，應將強電和弱電分別布置在豎井的兩側或采取隔離措施。

✦

禁忌13

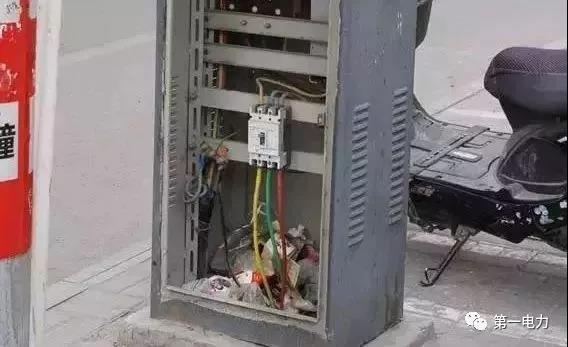

落地式配電箱內的電線管路

敷設過低

后果：落地式配電箱內敷設的電線管路管口過低，容易使積水及雜物進入管內，降低導線的絕緣強度。

措施：落地式配電箱內的電線保護管，管口宜高出配電箱基礎面50～80mm。管路應排列整齊，管口應呈喇叭形。

✦

禁忌14

配線和電氣裝置照明工程中

所有的金屬附件

不是鍍鋅件也不作防腐處理

后果：金屬附件不是鍍鋅件或不作防腐處理，極易腐蝕，使用壽命縮短。

措施：為保證工程質量和延長使用壽命，要求在配線和電氣裝置照明工程中所使用的金屬附件如管卡、支架、吊鉤、拉環和盒(箱)螺栓、螺母等黑色金屬附件，均應鍍鋅或涂防腐漆。

照明配電箱安裝操作不當

容易導致問題頻發，產生嚴重后果

以上這些要點

相關從業人員記得收藏學習
