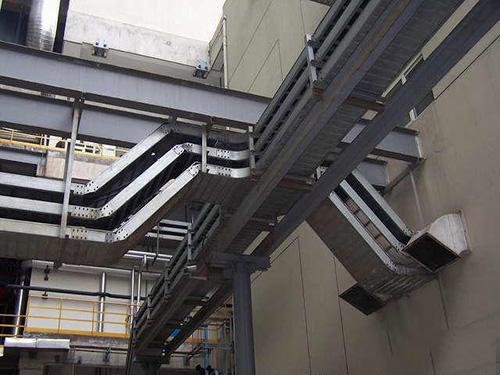

梯式電纜橋架的特點

半封閉型，底部沖散熱孔，結構型式同槽式橋架一致，但重量比槽式橋架輕，散熱透氣性好，底部散熱孔可用作安裝孔，安裝更可靠。

梯式圓弧形彎通：彎通、三通、四通的結構為外形美觀的圓弧形，內側彎曲半徑R200-900mm，電纜彎曲自然過渡，避免了電纜彎曲時產生的斷裂，并能增加電纜橋架的強度。

梯式電纜橋架適用范圍：

托盤式電纜橋架是石油、化工、電力輕工、電視、電訊等方面最廣泛應用的理想敷設裝置。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便、散熱透氣好等優點，底部散熱孔可用作安裝孔，安裝更可靠。彎通、三通、四通的結構為外形美觀的圓弧形，內側彎曲半徑R200-900mm，電纜彎曲自然過渡，避免了電纜彎曲時產生的斷裂，并能增加電纜橋架的強度。

1）電纜橋架及線槽敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。

2）根據電纜橋架及線槽敷設走向，向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時，所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。

3）地面內暗裝金屬線槽布線，在設計時應與土建專業密切配合，以便根據不同的結構型式和建筑布局，合理確定線路路徑和設備選型。

4）不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：

（1）1kV以上和1kV及以下的電纜；

（2）同一路徑向一級負荷供電的雙回路電纜；

（3）應急照明和其他照明的電纜；

（4）電力、控制和電信電纜。若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。

5）在工程條件下安裝或檢修不需考慮附加集中荷載時，電纜梯架、托盤的工作均布荷載按電纜自重均勻分布計算。

6）電纜橋架不宜與下列管道平行敷設，當無法避免時，電纜橋架的位置應符合下列規定，或采取相應防護措施。
