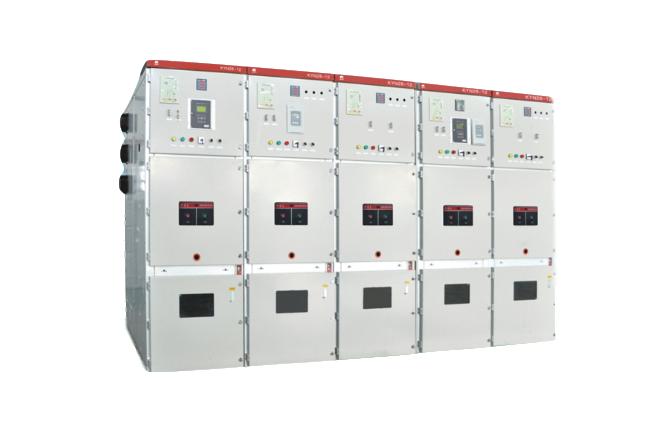

高低壓配電柜 二次線看圖步驟

分原理圖和接線圖。
原理圖主要常見于普通類配電、保護設備。需要對照元器件的代號字母，分別識別其接點、線圈、信號燈、按鈕等等；
集成度高的如綜保、PLC等，有點類似于接線圖了，只要知道那個設備或者那個接點接在綜保、PLC的哪個端子就行了，其端子的定義需要參照說明書，當然看熟了也能知道其輸入、輸出的含義。
識圖首先要有基本的識圖知識，后者你無需弄懂原理，畢竟AI、DI的引入是要對照程序才能弄通判定及輸出的。
