高壓配電柜的圖紙怎么看

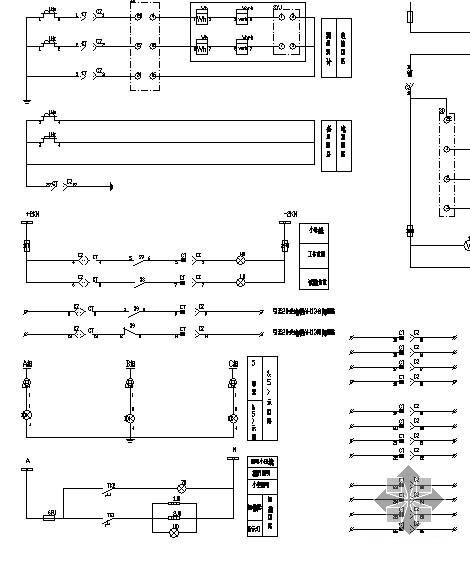

  配電柜分為高壓配電柜和低壓配電柜。要想設計好配電柜就得會看配電柜的圖紙。下面以低壓配電柜圖紙為例�？磮D紙最基礎的是要明白里面的每個圖例是代表什么設備，作用是什么。

  低壓配電柜主要就是進線、出線和補償。出線柜的多少要看回路數的多少，一般都是6-8回一個柜子，但是主要是看這一回的電流大小，回路配的開關大小，不同電流的開關大小事不同的。補償柜主要是按容量的大小來陪補償容量的大�。贿�有低壓的就是聯絡柜，一般是指有多條進線時才有的，當然多條進線不聯絡也是可以的，有聯絡時單母線分段，是為了提高供電可靠性。
