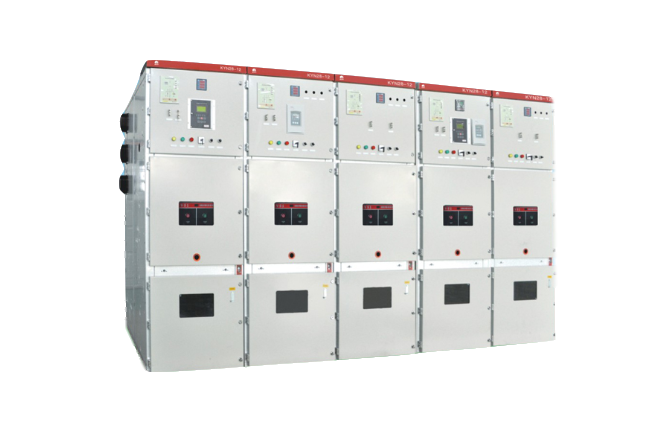

高低壓配電柜 供應

高低壓配電柜真空斷路器的工作原理
真空斷路器的工作原理為:動態和靜態接觸時操作機制的作用下剎車,而弧接觸接觸表面在高溫蒸汽蒸發,因?yàn)榻佑|設計特殊的形狀,電流通過時產生磁場,磁場的作用下沿弧接觸表面的切線快速冷凝的金屬圓筒(盾)的一些金屬蒸汽,電弧在自然零撲滅,介電強度和接觸恢復迅速。
二是由高、低壓開關柜真空斷路器組成
真空斷路器的主要結構由真空滅弧室、工作機構和絕緣支撐架組成。
真空滅弧室:
根據開關類型的不同，可分為帶外屏蔽罩的陶瓷真空滅弧室、帶中間密封杯縱向磁場的微型化真空滅弧室和帶內密封的玻璃泡滅弧室�；�本結構如下:
(1)氣密絕緣系統(外殼):
由陶瓷、玻璃或微晶玻璃、動端蓋板、固定端蓋板和不銹鋼波紋管組成的氣密絕緣系統是真空密封容器。為了保證氣密性，除了對密封類型要有嚴格的操作流程外，還要求材料本身具有透氣性和內部空氣釋放量小。
(2)導電系統:
它由固定導電桿、固定運行弧面、固定接觸、動接觸、動運行弧面和動導電桿組成。有三種接觸結構:圓柱接觸、螺旋槽運行面橫向磁場接觸和縱向磁場接觸。目前采用縱向磁場技術，這種滅弧室具有較強的滅弧能力和穩定的滅弧能力。
(3)屏蔽系統:
屏蔽罩是真空滅弧室中不可缺少的元件，接觸點周圍有多種屏蔽罩、波紋管屏蔽罩和壓力平衡屏蔽罩。主屏蔽罩的作用如下:a防止電弧產品在電弧燃燒過程中濺入絕緣殼體內壁，從而降低殼體的絕緣強度。B提高了消弧室電場分布的均勻性，有利于降低局部電場強度，促進真空消弧室小型化。C凝聚電弧產物，吸收部分電弧能量，幫助恢復電弧后間隙介質的強度。
